气动硬密封球阀(远销杭州/上海/北京/河南等全国各地)

点击次数:7    更新时间:2025-07-10 18:48:45

一、结构机理与密封材料

硬密封球阀的密封面通常由金属制成,如不锈钢或铜等,其密封原理是金属与金属之间的紧密配合。这种设计使得硬密封球阀能够承受较高的温度和压力,尤其适用于恶劣工况。相比之下,软密封球阀的密封面则采用软质材料,如聚四氟乙烯(PTFE)或对位聚苯(PPL)等弹性材料。这些软质材料具有一定的弹性,因此密封性能较好,但对温度和压力的要求相对较高。

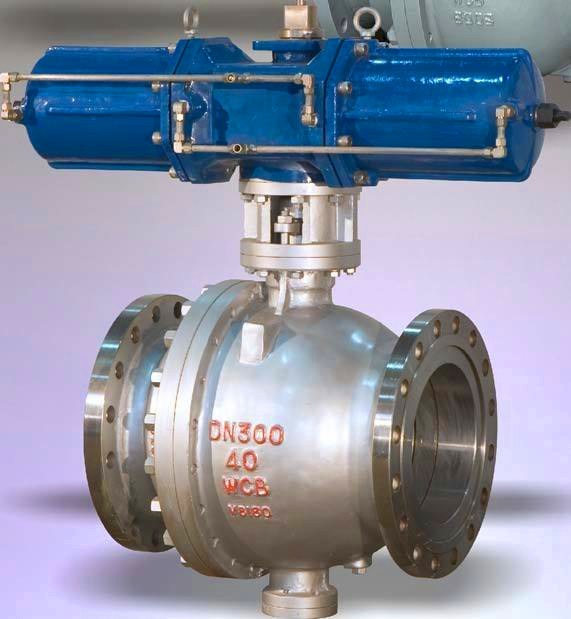

硬密封球阀

二、使用条件与适用范围

硬密封球阀由于其金属密封面的特性,通常适用于高温、高压、强腐蚀性和含有固体颗粒的介质环境。例如,在石油、化工、矿山和冶金等行业中,介质往往具有腐蚀性、高温、高压等特点,硬密封球阀能够表现出良好的耐用性和密封性能。此外,硬密封球阀还适用于需要承受较大力矩的场合,如大口径阀门。

软密封球阀则更适用于温度较低、压力适中、介质较为清洁的场合。由于其密封材料具有一定的弹性,软密封球阀在开启和关闭时能够提供更好的密封效果,减少泄漏。因此,软密封球阀广泛应用于食品、制药、轻工等行业,以及需要频繁开关的场合。然而,需要注意的是,软密封材料在高温下可能会变形或泄漏,因此不适用于高温环境。

三、使用寿命与维护保养

硬密封球阀的使用寿命一般较长,尤其在理想工况和维护良好的情况下,部分硬密封球阀可使用20年以上。这得益于其金属密封面的耐磨性和耐腐蚀性。然而,在恶劣工况下,如高温、高压、强腐蚀性介质环境中,硬密封球阀的使用寿命可能会受到影响。此时,需要采取特殊设计和材料选型来延长使用寿命。

软密封球阀的使用寿命相对较短,尤其在高温、高压或含有固体颗粒的介质环境中。由于软密封材料的弹性有限,长期受到介质冲刷和磨损后,密封性能可能会下降。因此,软密封球阀需要定期更换密封件以确保其正常运行。此外,软密封球阀的维护保养也较为复杂,需要定期清理和润滑密封面以延长使用寿命。

(四)硬密封球阀的主要优点包括

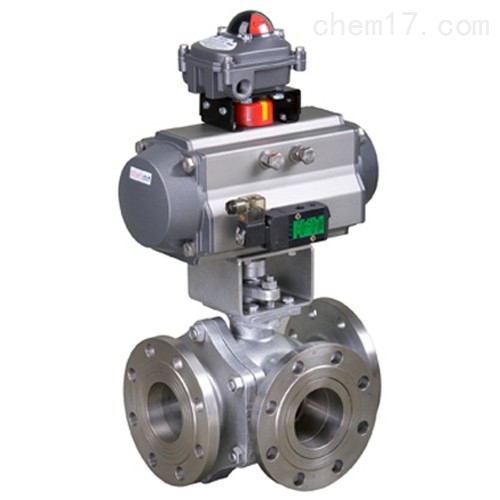

硬密封球阀

1. 结构简单:气动球阀由较少的零部件组成,结构简单,易于维护和维修。

2. 开闭迅速:气动球阀的开启和关闭动作迅速,响应速度快。

3. 密封性好:气动球阀采用弹性座封或金属座封,密封性能好,能够有效防止介质泄漏。

硬密封球阀

4. 耐腐蚀:气动球阀通常采用耐腐蚀材料制成,能够适应各种腐蚀性介质的工作环境。

5. 使用寿命长:气动球阀的零部件经过优化设计和精密加工,使用寿命长,能够在恶劣环境下稳定工作

硬密封球阀

五、核心部件详解

  1. 球体组件

    • 球体:带通孔的精密铸造件(材质可选304SS、316L或碳钢镀镍)

    • 浮动式:介质压力推动球体压紧阀座实现密封

    • 固定式:适用于高压大口径,采用上下阀杆固定结构

  2. 密封系统

    • 阀座密封圈:PTFE/增强PTFE(-196~200℃)或金属硬密封(高温工况)

    • 阀杆密封:双重V型填料+石墨环组合,确保零外漏

  3. 气动执行机构

    • 单作用:弹簧复位型(失气自动归位安全位置)

    • 双作用:双气缸结构(需双向气源控制)

    • 关键参数:输出扭矩需大于阀门操作扭矩1.5倍

  4. 控制附件

    • 定位器:将4-20mA信号转换为气压信号(智能型带HART通讯)

    • 电磁阀:实现气路快速切换(注意响应时间≤50ms)

    • 限位开关:提供开/关到位信号反馈

    • 典型执行机构动作原理(单/双作用)

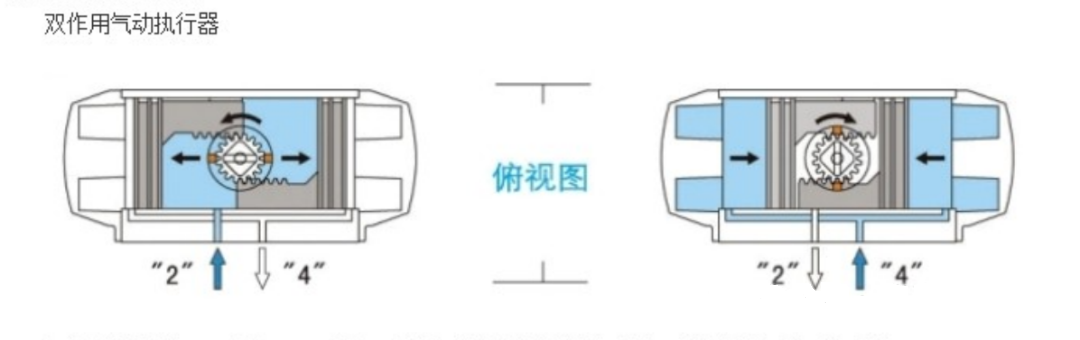

典型执行机构动作原理

气动球阀打开:2口进气、4口排气,推动两活塞分开向两边移动,输出轴逆时针方向转动

气动球阀关闭:4口进气、2口排气,推动两活塞向中心合拢,输出轴顺时针方向转动典型执行机构动作原理

气动球阀打开:2口进气、4口排气,推动两活塞分开向两边移动,同时压缩弹,输出轴逆时针方向转动

气动球阀关闭:失气或失电时,弹簧推动两活塞合拢向中心移动,输出轴顺时针方向转动

六、总结

综上所述,硬密封球阀和软密封球阀在使用环境中存在显著差异。硬密封球阀适用于高温、高压、强腐蚀性和含有固体颗粒的介质环境,具有较长的使用寿命和较好的耐用性;而软密封球阀则更适用于温度较低、压力适中、介质较为清洁的场合,具有较好的密封性能和操作便利性。在选择球阀时,应根据实际使用环境和介质特性进行综合考虑,以确保球阀的正常运行和使用寿命。同时,对于不同类型的球阀,应采取相应的维护保养措施以延长其使用寿命并提高其性能。
