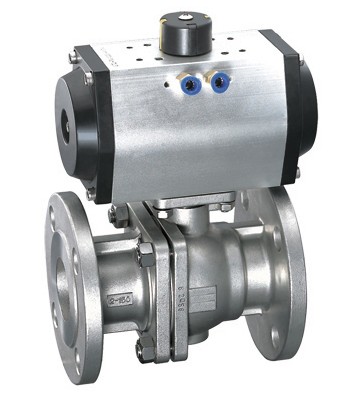

高温气动硬密封球阀

产品特点: Q641H高温气动硬密封球阀流体阻力小、球阀是所有阀类中流体阻力Z小的一种,即使是缩径球阀,其流体阻力也相当小。止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大

更新时间:2020-06-10 产品型号:Q641H-16C
浏览量:306 厂商性质:生产厂家

高温气动硬密封球阀的详细资料:

【详细说明】

Q641H高温气动硬密封球阀优点 1、流体阻力小、球阀是所有阀类中流体阻力zui小的一种,即使是缩径球阀,其流体阻力也相当小。 2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。 3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。 4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。 5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。 6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。 7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。 气动切断球阀广泛适用于天然气、油品、化工、冶金、造纸 电办、矿业,印染、生物制药,日用化工,食品饮料,水处理 及空气处理等行业的流体切断控制,与自动化气动仪表配套使用。气动切断球阀采用唇型弹性密封圈结构设计,保证密封的可靠性对于低压、超低压或真空工况用球阀,采用板簧加载的阀座密封结构,能确保球阀长期可靠的密封。中、高温球阀的阀座材料可选用对位聚苯或金属材料.。固定式球阀根据压力的大小、介质性质及密封要求的不同而选择球前密封结构、球后密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材料
 精度。
高温气动硬密封球阀
Q641H高温气动硬密封球阀执行标准

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。

 执行机构
    采用新型系列GT型、AT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步

公称通径DN(mm)

15-300

公称压力PN(MPa)

1.6

2.5

4.0

公称压力
(MPa)

强度试验

2.4

3.8

6.4

密封试验

1.8

2.8

4.4

材料\材料代号

C

P

R

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球体

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

密封圈

增强聚四氟乙烯 对位聚苯

填料

聚四氟乙烯、柔性石墨

适用工况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-28℃~300℃

执行器

型号

GT、AT或AW系列

气源压力

0.3-0.7MPa


















  安装尺寸表:

公称通径 DN(mm)

尺寸(mm)

执行器型号

1.6MPa

2.5MPa

4.0MPa

L

D

D1

b

Z-фD

L

D

D1

b

Z-фD

L

D

D1

b

Z-фD

可选配AT、GTD/GTE
AW/AWS、系列执行器

以上选配仅供参考具体
选区用根据实际要求

15

130

95

65

14

4-14

130

95

65

16

4-14

130

130

65

16

4-14

20

130

105

75

14

4-14

130

105

75

16

4-14

150

150

75

16

4-14

25

140

115

85

14

4-14

140

115

85

16

4-14

160

160

85

16

4-14

32

165

135

100

16

4-18

165

135

100

18

4-18

180

180

100

18

4-18

40

165

145

110

16

4-18

165

145

110

18

4-18

200

200

110

18

4-18

50

203

160

125

16

4-18

203

160

125

20

4-18

230

230

125

20

4-18

65

222

180

145

18

4-18

222

180

145

22

8-18

290

290

145

22

8-18

80

241

195

160

20

8-18

241

195

160

22

8-18

310

310

160

22

8-18

100

305

215

180

20

8-18

305

230

190

24

8-23

350

350

190

24

8-23

125

356

245

210

22

8-18

356

270

220

28

8-25

400

270

220

28

8-25

150

394

280

240

24

8-23

394

300

250

30

8-25

480

300

250

30

8-25

200

457

335

295

28

12-23

457

360

310

34

12-25

600

375

320

38

12-30
