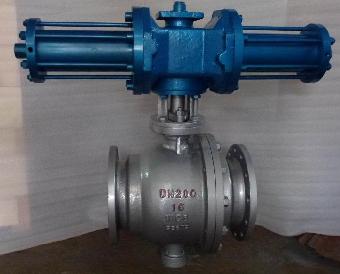

气动硬密封固定球阀

产品特点: Q647W气动硬密封固定球阀由固定式球阀阀体和气动单作用执行器(带弹簧复位)组成。阀体形式为固定式,密封采用司太立合金堆积焊。具有耐磨损抗冲刷的特性。固定式球阀的工作方式式以压缩空气为动力推到带动阀杆球心旋转角度来完成开关和调节的。广泛应用于化工,石油,轻纺,电力,食品制药,制冷,航空,航天,造纸等工业领域的管道上作为介质流量的开关和调节。

更新时间:2024-10-10 产品型号:Q647W-16P
浏览量:3678 厂商性质:生产厂家

气动硬密封固定球阀的详细资料:

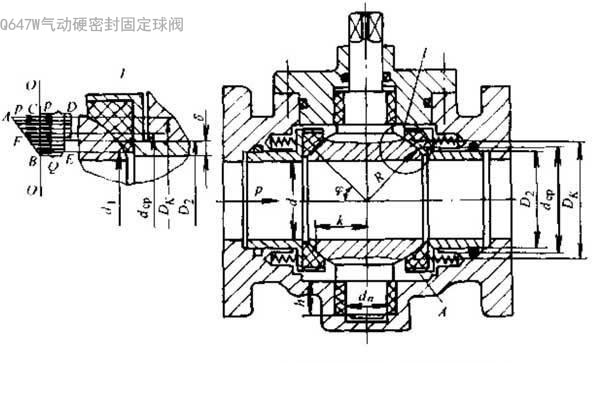

 Q647W气动硬密封固定球阀主要使用于高压大口径的球阀中。根据阀座密封圈的安装不同,固定球阀有球体前密封的阀座和球体后密封的阀座两种结构。 球体前密封的阀座的密封原理:和阀杆成为一个整体的球体可以在上下滑动轴承或滚动轴承中自由转动,阀座密封圈被安装在活动的套筒内,套筒在阀体中用0形圈密封。阀座密封圈由一组...

一、产品简介:

 Q647W气动硬密封固定球阀为开 - 关型控制阀门,阀门采用球体固定、阀体锻造、中部法兰连接采用螺栓连接的设计。固定球气动球阀Q647H  Q647W锻造的阀体保证了球阀壳体的质量以及强度和刚度;中部的连接螺栓设计和选用是经过科学而精确的计算保证其强度,因此,使用该系列球阀是安全的。浮动双阀座,密封设计是采用独特的两道软密封及金属密封形成三次密封,保证了可靠的密封,开关扭矩轻,易操作。

Q647W气动硬密封固定球阀在石油、天然气等长输管线及石化、医药、城建等领域应用十分广泛。

二、产品特点:

1、采用固定式阀芯设计、启闭力矩小、寿命长;

2、流通性好、密封可靠;

3、与气动用支架连接、ISO5211连接标准;

4、双向密封、介质任意流向、自动补偿、自洁功能、可适用纤维和微小颗粒的悬浊液及粘性介质。

三、零部件材料表:

1

底座

WCB、CF8、CF8M、CF3M

2

左阀体

WCB、CF8、CF8M、CF3M

3

下阀轴

2Cr13、304、316、316L

4

右阀体

WCB、CF8、CF8M、CF3M

5

球体

2Cr13、304、316、316L

6

密封圈

PTFE、PPL、304、316、316L

7

弹簧

65Mn、不锈钢

8

25、35、45

9

上阀轴

2Cr13、304、316、316L

10

支架

WCB、CF8、CF8M、CF3M

11

填料压板

WCB、CF8、CF8M、CF3M

12

执行器

根据客户要求提供配置
