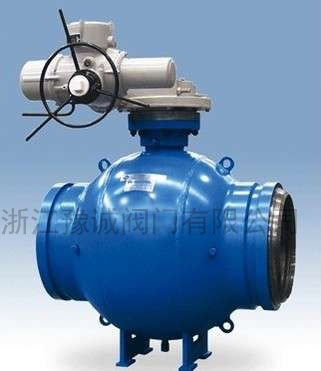

Q967F电动全焊接锻钢球阀

产品特点: Q967F电动全焊接锻钢球阀适用于城市供热、城市燃气、天然气管线、化工、电力、轻工、食品、纺织等行业是理想的截断类阀之一。经过多年的市场检验,产品质量可达到国外类似产品的同等水平。因此深受各用户的好评。

更新时间:2024-10-10 产品型号:Q967F-16C
浏览量:3853 厂商性质:生产厂家

Q967F电动全焊接锻钢球阀的详细资料:

  全焊接球阀是本厂引进国外先进设计工艺与设备研发而成新型节能截断类阀门。由于全焊接球阀结构特殊、新颖、实用、重量轻耗材少,在现今的环保节能经济形式下,是一种很好节能环保产品。其特点在阀门关断时内部泄漏量可达到“零泄露”状态,可使能源流失造成的损失降低到最低点。大大提高节能性与流体计量的精确度。阀门由全焊接的阀体和碳增强特氟隆密封垫组成,可以频繁操作,在有杂质及化学物质的情况下长寿命运行。研磨精细的不锈钢球体可以保证多年开闭自如,运行可靠。采用浮球结构,斜面弹性保证密封圈紧压在球体之上,即使在压力不稳定的情况下,阀门可以保证严密。 解决了各集输送系统 存在的“跑、冒、滴、漏”,相象,从而大大提高了安全性,降低了维护使用等费用,给用户了提供了方便。

特 性:
整体式焊接球阀,不会有外部泄漏等现象。
  由于阀座是由碳化特氟隆密封环及碟形弹簧构成的,所以对压力和温度的变化适应能力强,在标注压力和温度范围内不会产生任何泄漏。
  球体的加工过程有先进的计算机检测仪跟踪检测,所以球体的加工精度高。
由于阀体材料跟管道材质一样,不会出现应力不均,也不会由于地震及车辆经过地面时而产生变形,管道耐老化。

用途:

城市燃气:燃气输出管道、主干线及各支线供应管道等。
集中供热:大型供热设备输出管线、主干线、支线。
热交换机:管道及各回路启闭。
钢铁厂: 各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道。
各种工业设备:各种热处理管道、各种工业煤气和热力管道。

焊接说明:
在预热、焊接或热应力释放时,距焊缝3”以外阀体上的任何点处温度均不能超过400 F(200C〕。请用测温色笔检验温度。在把球阀最终焊接在管线之前,应用1”宽的保护带盖上阀门密封自三点钟至九点钟区域(阀球与阀座之间的密封和阀座与端部之间的密封〕。这样有助于防止任何杂质落入这个区域,在开工或试压之前,管线系统应清除杂质。
压力测试:
  1、强度试验。强度试验采用水作介质;在阀门两侧袖管上焊接高压试压阀.将阀门开至45摄氏度位置后,通过袖管上的试压阀门向球阀内注入水.升压至球阀公称压力的1.5倍,保压15min;无泄漏为合格。
   2、严密性试验。严密性试验采用氮气作介质;将球阀关闭.从袖管上试压阀门向球阀一侧内注入氮气.压力升至球阀公称压力的1.1倍,另一侧袖管放压阀接软管通人盛水容器进行检测.插入深度为1cm;5min内无气泡产生为合格。
操作时间:
  快速操作时间  快速打开或关闭阀门会导致阀门的扭曲负荷,因此有必要限定阀门的操作时间一保护阀门不受过应力的损坏。用以下公式计算的时间可安全的操作阀门:快速操作时间=阀球公称尺寸/2 如果需要更快速的操作阀门, 请咨询当地的代表处。
  最长操作时间在操作阀门的过程中, 阀座表面是暴露在外的。为了减少阀座表面暴露在外的时间,推荐以下最长操作时间如下最长操作时间= 5 X 阀门公称球口尺寸(例如: 每英寸公称球口尺寸一分钟) 时间单位为秒, 球口尺寸单位为英寸。



结构型式

产品标准:GB标准
1、设计与制造:GB12237
2、结构长度:GB12221 、GB/T15188.1
3、连接尺寸:JB/T79、GB9113、HG20592等 焊接阀门焊口按JB12224 (用户需提供配管尺寸)
4、检验和实验:GB13927、JB/T9092
