GQ47Y轨道球阀

产品特点: GQ47Y轨道球阀和闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门。

更新时间:2024-12-05 产品型号:GQ47Y-16C
浏览量:4088 厂商性质:生产厂家

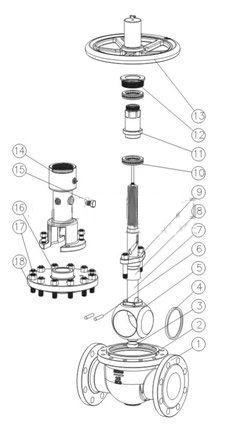

GQ47Y轨道球阀的详细资料:

  按结构形式划分?
  GQ47Y轨道球阀按结构形式可分:一、浮动球球阀:球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。浮动球球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构,广泛用于中低压球阀。二、固定球球阀: 球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度,近年来又出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。 三、弹性球球阀: 球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽,而获得弹性。当关闭通道时,用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头,球体随之恢复原原形,使球体与阀座之间出现很小的间隙,可以减少密封面的摩擦和操作扭矩。
  按结构形式划分
  GQ47Y轨道球阀按结构形式可分:一、浮动球球阀:球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。浮动球球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构,广泛用于中低压球阀。二、固定球球阀: 球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度,近年来又出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。 三、弹性球球阀: 球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽,而获得弹性。当关闭通道时,用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头,球体随之恢复原原形,使球体与阀座之间出现很小的间隙,可以减少密封面的摩擦和操作扭矩。
  折叠按其通道位置划分
  球阀按其通道位置可分为直通式,三通式和直角式。后两种球阀用于分配介质与改变介质的流向。球阀安装与维护应注意以下事项:1.要留有阀柄旋转的位置。2. 不能用作节流。3带传动机构的球阀应直立安装。
  球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
  球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。



技术规范

设计依据

GB

API

结构长度

JB/T 7745
GB/T 12221

ANSI B16.10

连接法兰

GB/T 9113
JB/79
HG20592

ANSI B16.5

对焊端

GB/T 12224

MSS SP44
ANSI B16.25

试验和检验

JB/T 9092

API 598

性能规范

压力等级

试验压力

适用环境

壳体试验

密封试验

1.6

2.4

1.76

易燃、易爆、易挥发、易聚合及剧毒场合

2.5

3.75

2.75

4.0

6.0

4.4

6.4

9.6

7.04

class 150

2.94

2.2

class 300

7.5

5.5

class 600

15.0

11.0

适用温度

-196℃~≤550℃

适用介质

水、油、天然气用各种软性介质与悬浮液

驱动方式

手动、气动、电动

性能参数

型号

GQ47H-16C

GQ47H-25C

工作压力(MPa)

1.6

2.5

工作温度(℃)

-190~550

适用介质

水、蒸汽、油品

材料

阀体、阀盖

WCB

阀杆

2Cr13

球体

WCB+HCr/STL

阀座

25

填料

柔性石墨
