Q944F电动法兰三通球阀

产品特点： Q944F电动法兰三通球阀是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。

更新时间：2024-02-22	产品型号：Q944F-16C
浏览量：2517	厂商性质:生产厂家

Q944F电动法兰三通球阀的详细资料：

一、Q944F电动法兰三通球阀概述 :
两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。

四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

二、Q944F电动法兰三通球阀执行标准:

1.设计和制造：GB/／T12237-1989； APl608

2.检验和试验：GB/T13927-1992； APl 598

3.法兰连接：JB/T79； ASME/ANSI B165

4.结构长度：JB-12221

三、Q944F电动法兰三通球阀流向原理图:

三通球阀分L型和T型，介质流通方向见下图。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

四、电动三通球阀主要技术指标

控制精度：0.1%～3.1%可调。

接受控制信号：0～10mA.DC、4～20mA.DC或1～5V.DC。

按键选择：1、输入信号中断时：“中断”模态（开、停、关）2、正逆动作选择3、控制精度选择。

电动装置全开、全闭位置自动定位标定，方便准确。

按输入信号和电动装置位置进行智能步距调整自动定位，抑制振荡精度高。

输出电动装置位置信号：4～20mA.DC对应电动装置全闭、全开。

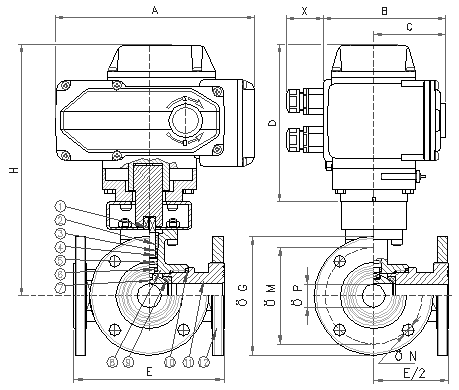

五、Q944F电动法兰三通球阀阀门材料:

1) 轴 Shaft	不锈钢 ANSI316	1.4401	UNIX5CrNiMo 17 12
2) 防松螺母 Lock nut	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
3) 压紧环型螺母 Gland nut ring	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
4) 顶部密封环至p tight ring	聚四氯乙烯 PTFE
5) O环 O-Ring	氟橡胶 VITON
6) 垫圈 Washer	聚四氯乙烯 PTFE
7) 密封圈 Seals	聚四氯乙烯 PTFE
8) 阀体 Body	不锈钢 ANSI316	1.4408
9) 球阀 Ball	不锈钢 ANSI316	1.4401	UNIX5CrNiMo 17 12
10) 顶部密封 End sealings	聚四氯乙烯 PTFE
11) 端部 End	不锈钢 ANSI316	1.4408
12) 法兰 Flange	不锈钢 ANSI316	1.4408
