产品目录 / Product catalog

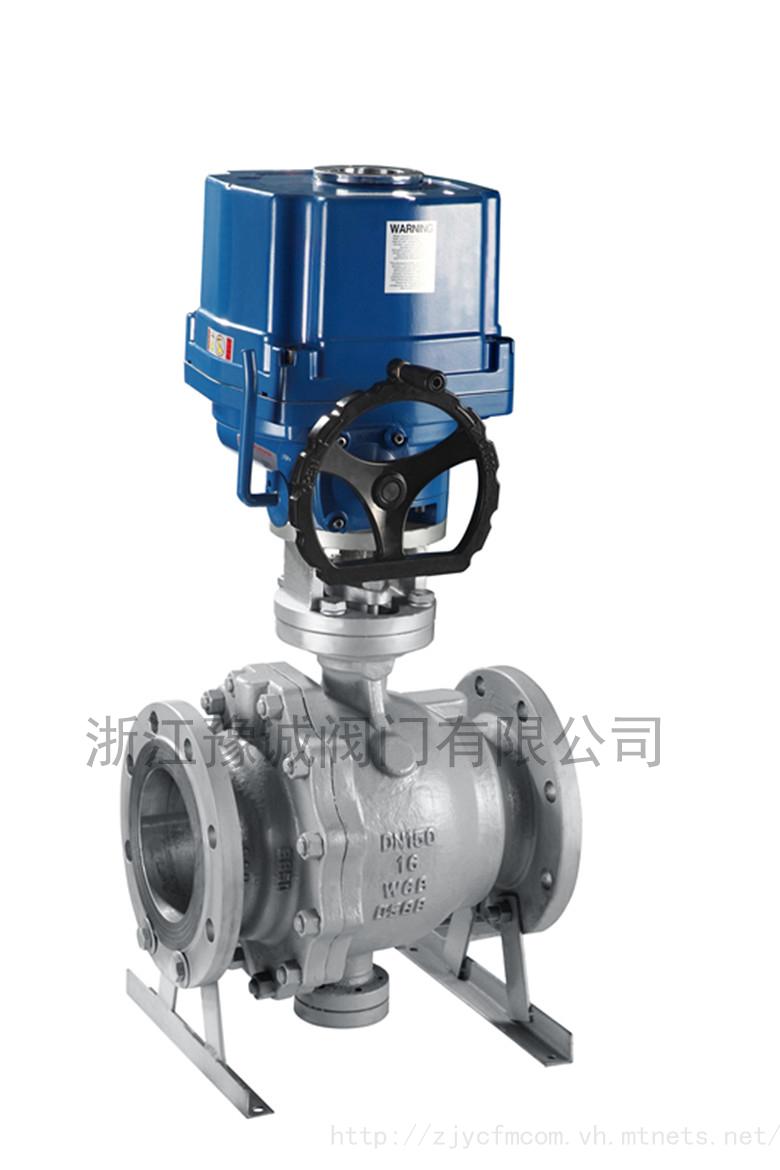

Q947H电动硬密封球阀
产品特点： Q947H电动硬密封球阀，阀座的结构有两种:单密封和双密封结构，一般具有自泄压机能的是单密封，双密封则由阀体上附加的安全泄压。
| 更新时间：2024-02-22 | 产品型号：Q947H |
| 浏览量：2637 | 厂商性质:生产厂家 |
Q947H电动硬密封球阀的详细资料：
Q947H电动硬密封球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。采用全通径或缩径设计，流通阻力小。固定式电动球阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
主要零件材料：
|
零件名称 |
零件材料 |
||||||||
|
阀体阀盖 |
WCB |
|
CF8(304) |
|
CF8M(316) |
|
|||
|
球体、阀杆 |
2Cr13 |
|
0Cr19Ni9 |
|
OCr17Ni12Mo2 |
||||
|
|
|
|
|
||||||
|
密封圈、填料 |
增强聚四氟乙烯、对位聚苯 |
||||||||
|
适用介质 |
水、蒸汽、油品等 |
硝酸等腐蚀性介质 |
醋酸等腐蚀介质 |
||||||
|
适用温度 |
-29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯) |
||||||||
主要技术参数：
|
公称通径DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
公称压力(MPa) |
PN1.0、2、4.0、6.4、10.0MPa；ANSI150300600900LB |
||||||||||||||
|
阀体形式 |
两段式铸造阀体 |
||||||||||||||
|
阀芯形式 |
"O"型球形阀芯 |
||||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
||||||||||||||
|
连接形式 |
法兰式 |
||||||||||||||
|
流量特性 |
近似快开型 |
||||||||||||||
|
泄漏量 |
按GB/T4213-92，小于额定KV0.01%(软密封：零泄露) |
||||||||||||||
|
可调范围 |
250:1 |
250:1 |
|||||||||||||
|
基本误差 |
±1% |
||||||||||||||
|
死区 |
≤1% |
||||||||||||||
|
回差 |
±1% |
||||||||||||||
|
适用温度 |
PTFE≤180℃；PPL≤280℃；金属密封≥300℃ |
||||||||||||||
|
配置执行机构 |
可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构 |
||||||||||||||
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
||||||||||||||
执行器技术参数：
|
执行器类别 |
EOA电动执行器参数 |
|
381R电动执行器参数 |
DQW电动执行器参数 |
|
电源电压 |
标准：220VAC单相 可选：110VAC单相、380/440VAC三相、24V/110V/220VAC |
|
||
|
输出力矩 |
50N·M～2000N·M |
|
50N·M～1500N·M |
50N·M～3000N·M |
|
动作范围 |
0～90°0～360° |
|
0～90° |
0～90°、0°～270°可选 |
|
|
|
|
|
|
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
|
||
|
动作时间 |
15秒/30秒/60秒 |
|
10秒/15秒/30秒 |
18S～112S |
|
|
|
|
|
|
|
保护装置 |
过热保护 |
|
过载保护 |
内置过热保护、过载保护 |
|
|
|
|
|
|
|
环境温度 |
-30°～60° |
|
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作 |
|
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
|
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP65 |
|
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
无防爆 |
|
ExdⅡBT4 |
ExdⅡBT4,ExdⅡCT6 |
|
位置测量 |
可选装开关或电位计 |
|
比例控制单元 |
电位计、比例控制单元 |
|
驱动电机 |
8W/E |
|
AC可逆电机 |
鼠笼式异步电机 |
|
进线接口 |
PE1/2〞进线线锁 |
|
2-PF1/2〞进线线锁 |
2个PF3/4” |
|
壳体材料 |
铝合金 |
|
钢，铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
|
外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
|||
|
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |
||||
|
适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次 |
||||
