电动硬密封卸灰球阀

产品特点: Q941H电动硬密封卸灰球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。产品通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

更新时间:2020-06-02 产品型号:Q941H
浏览量:304 厂商性质:生产厂家

电动硬密封卸灰球阀的详细资料:

一、Q941H电动硬密封卸灰球阀概述
Q941H电动硬密封卸灰球阀阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。产品通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域

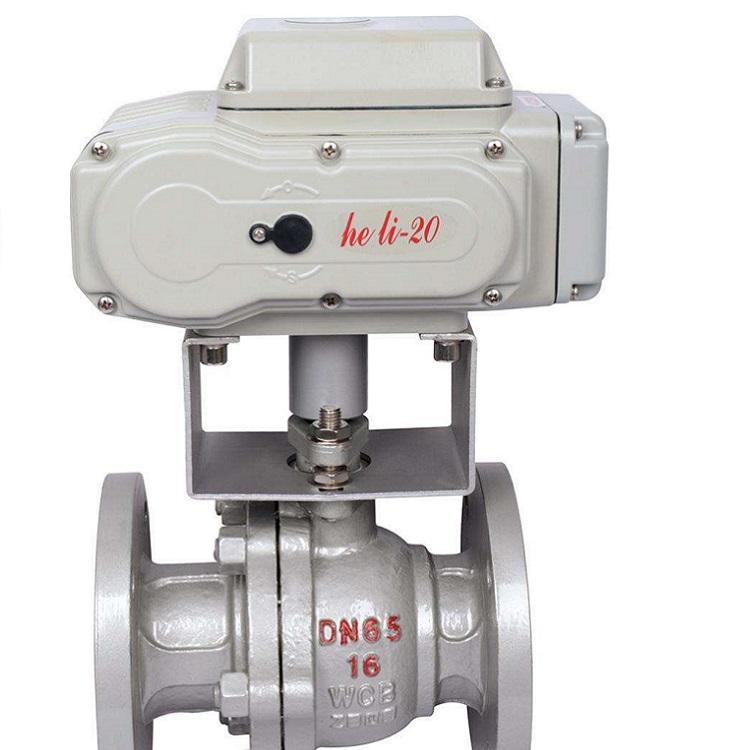

电动硬密封卸灰球阀

二、Q941H电动硬密封卸灰球阀技术参数和性能

SZ系列电动执行机构技术参数

电源

AC110220380V/DC24220V

公称通径

DN15200mm

输出力矩

50N·M2000N·M

公称压力

PN1.62.54.06.4MPa

任选功能

开关型、触点型、开度信号、智能型

阀轴材质

不锈钢

动作范围

090°±5°

阀体材质

球墨铸铁、碳钢、304/316/316L不锈钢

动作时间

15/30/60

球体材质

304/316/316L不锈钢

环境温度

-30°60°

阀座密封

PTFEPPL、金属密封

手动操作

附带手柄操作

PTFE≤180PPL≤350、金属密封≤450

电气、机械二重限位

适用介质

水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等

防护等级

IP-67(防爆外壳:Exd BT4 IP67可选)

输入信号

0-101-5VDC/4-20mA(智能型)

连线简单,结构紧凑、阻力小、动作稳定


三、Q941H电动硬密封卸灰球阀外形尺寸

公称通径DN

L

L1

H

D

D1

额定功率

额定电流

压力

1.6/2.5

1.6/2.5

1.6/2.5

1.6/2.5

1.6/2.5



15

130

155

256

95

65

15W

0.2A

20

140

155

260

105

75

15W

0.2A

25

150

155

266

115

86

15W

0.2A

32

165

155

270

136

100

15W

0.2A

40

180

208

312

146

110

25W

0.5A

50

200

208

325

160

125

25W

0.5A

65

220

208

336

180

145

25W

0.5A

80

250

256

365

195

160

50W

0.8A

100

280

256

400

215/230

180/190

90W

1.0A

125

320

256

420

245/270

210/220

90W

1.0A

150

360

288

440

280/300

240/250

120W

1.2A

200

400

288

470

335/360

295/310

150W

1.2A


四、Q941F电动球阀订货说明
1、电源电压:DC24VDC220VAC110VAC220VAC380V
2
、介质类型、温度、压力
3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型:输入信号4-20mA1-5V0-10V;输出信号:4-20mA1-5V0-10V
