D343H三偏心硬密封蝶阀

产品特点: D343H三偏心硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。

更新时间:2024-10-10 产品型号:D343H-16C
浏览量:3722 厂商性质:生产厂家

D343H三偏心硬密封蝶阀的详细资料:



一、D343H三偏心硬密封蝶阀--概述

  D343H三偏心硬密封蝶阀系列产品,是长寿命、节能型蝶阀。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑、供排水管道上作调节流量和截断流体最佳装置。

D341H-16C表示的是:蝶阀(baiD),传动形式是du涡轮传动(3),连zhi接方式是法兰式(4),结构形式是中线型(dao1),密封材质是不锈钢(H),压力等级是PN1.6Mpa(16),壳体材质是铸钢(C)。

蝶阀型号编制方法(按顺序):例如D343H-10C,①D②3③4④3⑤H⑥10⑦C

①蝶阀编制代号:D表示蝶阀;BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀。

②传动形式代号:手动(省略)、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动;

③连接方式代号:4法兰式、6焊接、7对夹式。

④结构形式代号:1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心。

⑤密封材料代号:H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工。

二、D343H三偏心硬密封蝶阀--特点

1、D343H 多层次硬密封蝶阀结构独特、型小轻便、操作灵活、省力、方便;
2、密封可靠,可达到气密封无泄漏;
3、流量特性趋于直线调节性有最佳;
4、采用三偏心原理,使密封面近似零靡损延长了阀门的使用寿命;
5、应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质;
6、适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。

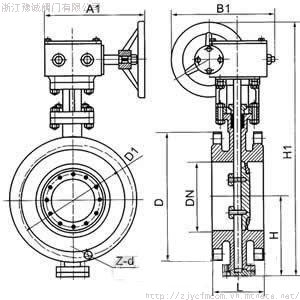

三、D343H三偏心硬密封蝶阀--主要连接及外形尺寸

公称通径
DN

结构长度L

外形尺寸(参考值)

连接(标准值)

参考
重量D343H

H

D343H

PN0.6MPa

PN1.0MPa

mm

inch

H1

A1

B1

D

D1

z-d

D

D1

z-d

50

2

108

150

112

350

180

200

140

110

4-14

165

125

4-18

17

65

5/2

112

170

115

370

180

200

160

130

4-14

185

145

4-18

20

80

3

114

180

120

380

180

200

190

150

4-18

200

160

8-18

23

100

4

127

190

138

420

180

200

210

170

4-18

220

180

8-18

25

125

5

140

200

164

460

180

200

240

200

8-18

250

210

8-18

40

150

6

140

210

175

555

270

280

165

225

8-18

285

240

8-22

47

200

8

152

230

208

605

270

280

320

280

8-18

340

295

8-22

60

250

10

165

250

243

680

270

280

375

335

12-18

395

350

12-22

95

300

12

178

270

283

800

380

420

440

395

12-22

445

400

12-22

124

350

14

190

290

310

835

380

420

490

445

12-22

505

460

16-22

181

400

16

216

310

340

915

450

470

540

495

16-22

565

515

16-26

260

450

18

222

330

380

960

480

490

595

550

16-22

615

565

20-26

338

500

20

229

350

410

1020

480

490

645

600

20-22

670

620

20-26

360

600

24

267

390

470

1225

480

660

755

705

20-26

780

725

20-30

540

700

28

292

430

550

1355

640

660

860

810

24-26

895

840

24-30

580

800

32

318

470

640

1470

640

660

975

920

24-30

1015

950

24-33

845

900

36

330

510

710

1545

750

860

1075

1020

24-30

1115

1050

28-33

1050

1000

40

410

550

770

1795

850

860

1175

1120

28-30

1230

1160

28-36

1500

1200

48

470

630

890

1965

850

900

1405

1340

32-33

1455

1380

32-39

2000
